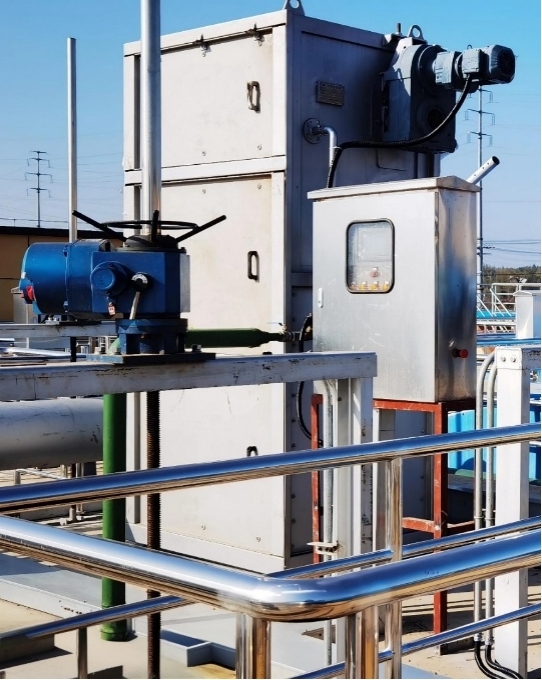

内进流孔板格栅除污机：污水拦截的“智能卫士”
核心原理

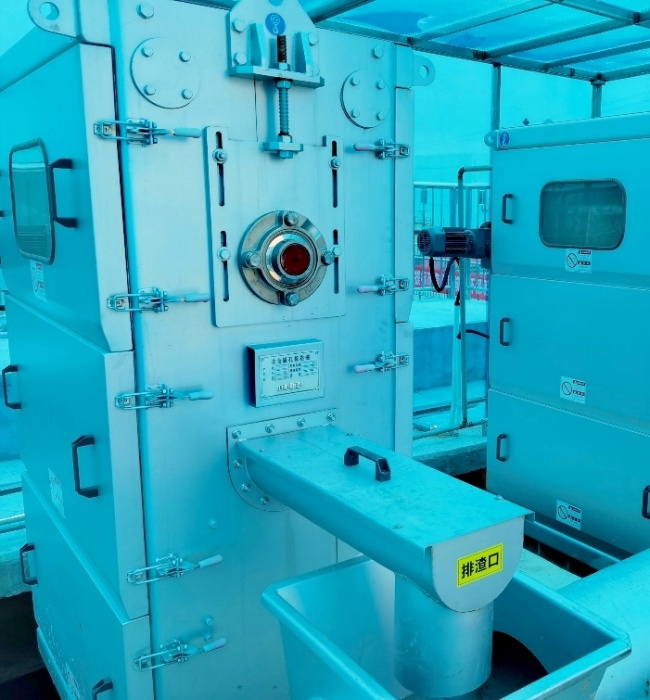

内进流式孔板格栅除污机主要由驱动装置、机架、牵引链条、阶梯式提升网板、冲洗系统及电气控制柜等核心部件构成。
机架结构： 机架安装于格栅渠中央，其两侧与渠壁之间的间隙形成滤后出水的通道。在机架迎水端两侧与渠壁连接处，设有导流挡板。该挡板不仅起到导流作用，更能有效防止污水未经格栅过滤而直接短流至滤后区域。
水流路径：机架下部迎水端开设一个进水口，其对侧为封闭端。污水由进水口流入设备内部后，分别穿过两侧的阶梯式提升网板进行过滤，滤后水经机架两侧的出水通道汇流，最终排入机后渠道。
除污流程：驱动电机驱动机架顶部的输出轴，带动两侧牵引链条运转。阶梯式提升网板在链条牵引下，自下而上运行，将其拦截的污物提升至设备顶部。当网板运行至顶部链轮处时，链轮转向使网板翻转，此时顶置冲洗装置喷射高压水流，自动完成污物的剥离与冲洗。冲洗产生的渣水混合物排入两侧网板之间的集渣槽，随后依靠重力自流排出机外。
突出优点
拦截高效：孔板设计合理，能精准拦截微小杂物，大幅提升污水预处理效果。
水头损失小：独特内进流结构，减少水流阻力，降低水头损失，保障系统稳定运行。
自动便捷：可自动连续运行、清污，减少人工干预，降低运维成本与劳动强度。
内进流孔板格栅参数选型表
序号 | 要求 | 参数 | 序号 | 要求 | 参数 |
1 | 网板长度 | 500-3000mm | 5 | 适用池宽 | ≥1.0m |
2 | 孔径 | 1-10mm | 6 | 冲洗水压 | ≥1.0MPa |
3 | 功率 | 0.55-4.0kw | 7 | 捕捉率 | 80-90% |
4 | 适用水深 | 1-15m | 8 | 过水量 | 5000-100000m3/d |
