阶梯网板格栅设备：污水拦截的“高效利器”
核心原理

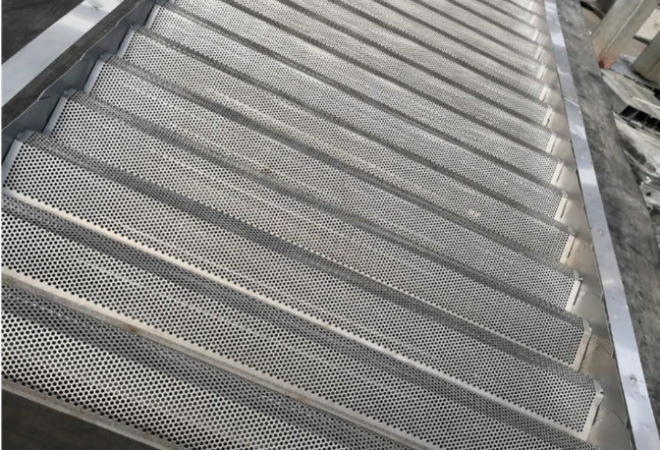

阶梯网板格栅机主要由阶梯式网板、驱动装置、传动链条等构成。污水流经设备时，阶梯式网板呈一定角度倾斜布置，网板上的细密孔隙能有效拦截污水中的悬浮物、毛发、纤维等杂物。随着设备运行，驱动装置带动传动链条，使阶梯网板做回转运动。当网板运转至顶部时，通过反冲洗装置或机械刮板，将拦截在网板上的污物清除，落入集污槽，再经输送装置运走，实现连续自动的固液分离。
突出优点
拦截精细：网板孔隙小，能拦截微小杂物，大幅提升污水预处理效果，减轻后续处理负担。
过水流畅：独特阶梯设计，减少水头损失，保证污水顺畅通过，不影响整体处理流量。
自动高效：可自动连续运行，自动清污，减少人工干预，降低劳动强度和运营成本。
阶梯网板式格栅除污机设备参数表
型号 参数 | 型号代码ZN-GSJT | ||||||||||||
600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |
设备宽W0(mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
电动机功率(kw) | 0.75 | 1.5 | 2.2 | ||||||||||
栅隙(mm) | 3、5、10 | ||||||||||||
安装角度a | 450-750 | ||||||||||||
沟宽W(mm) | 700 | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 | 2300 | 2500 | 2700 | 2900 | 3100 |
沟深H(mm) | 用户可自定 | ||||||||||||
导流槽长L(mm) | 1000+H*Ctga | ||||||||||||
卸料口高H1(mm) | 标准机型800（基他产数用户可自定） | ||||||||||||
设备总高H0(mm) | HO=H+H1+500 | ||||||||||||
阶梯网板式格栅除污机过水流量选型表
型号 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
栅前水深（m) | 1.0 | |||||||||
液体流速（m/s) | 1.0 | |||||||||
栅隙(mm) | 3 | 过水流量（m3/d) | 22705 | 33073 | 43441 | 53809 | 69361 | 77035 | 84913 | 95281 |
5 | 27030 | 39373 | 51716 | 64059 | 82573 | 91530 | 101088 | 113430 | ||
10 | 31536 | 45936 | 60336 | 74736 | 96336 | 106896 | 117936 | 132336 | ||
